网络工程案例教程 从需求分析到部署实施的完整实践

1. 引言

网络工程是一门实践性极强的学科，它不仅要求工程师掌握路由交换、网络安全、无线接入等基础理论，更需要具备将理论应用于实际项目的能力。本教程以企业园区网络升级改造为案例，完整展示网络工程项目的生命周期：需求调研、逻辑设计、物理规划、设备选型、配置实施、测试验收与运维优化。通过本案例，读者可快速理解网络工程的核心流程与关键技术。

2. 案例背景与需求分析

2.1 项目背景

某科技公司新建一栋三层办公楼，共有员工300人，分为研发部、市场部、财务部和行政部。原有网络采用单台路由器+多台不可网管交换机，存在性能瓶颈、无法隔离广播域、缺乏安全策略等问题。新办公楼需要建设一张高性能、高可靠、易扩展的园区网络。

2.2 业务需求

• 部门隔离：各部门划分独立VLAN，部门间跨网段通信需经路由并受ACL控制。
• 无线覆盖：每层部署无线AP，员工可无缝漫游接入公司Wi-Fi，访客网络独立且受限。
• 服务器区：内网服务器（OA、财务系统）集中放置，设置防火墙策略仅允许授权访问。
• 出口冗余：采用双运营商链路，实现故障自动切换和负载均衡。
• 可管理性：全网设备支持SNMP、Syslog，支持远程集中管理。

3. 网络逻辑设计

3.1 拓扑结构

采用经典的三层架构：核心层、汇聚层、接入层。

• 核心层：两台三层交换机组成堆叠或VRRP组，负责高速路由与出口互联。
• 汇聚层：每层一台三层交换机，下联接入交换机，上联核心，同时作为各VLAN网关，减轻核心路由压力。
• 接入层：每层根据工位数量部署2-3台二层交换机，支持PoE为AP和IP电话供电。
• 出口：部署一台企业级防火墙作为NAT和边界安全设备，连接两条ISP链路。

3.2 VLAN与IP地址规划

| VLAN ID | 名称 | 网段 | 网关 | 用途 |
|---------|----------|----------------|--------------|--------------|
| 10 | RD | 192.168.10.0/24 | 192.168.10.254 | 研发部 |
| 20 | Marketing | 192.168.20.0/24 | 192.168.20.254 | 市场部 |
| 30 | Finance | 192.168.30.0/24 | 192.168.30.254 | 财务部 |
| 40 | Admin | 192.168.40.0/24 | 192.168.40.254 | 行政部 |
| 50 | Server | 192.168.50.0/24 | 192.168.50.254 | 服务器区 |
| 60 | AP Mgmt | 192.168.60.0/24 | 192.168.60.254 | 无线AP管理 |
| 70 | Guest | 192.168.70.0/24 | 192.168.70.254 | 访客网络 |
| 100 | Manage | 192.168.100.0/24 | 192.168.100.254 | 设备管理 |

路由采用OSPF动态协议，核心与汇聚之间划入Area 0，并发布各业务网段。

3.3 无线设计

• 每个楼层部署4个AP，采用吸顶安装，通过PoE交换机供电。
• 无线控制器（WLC）旁挂于核心层，AP通过DHCP获取IP地址并自动注册到WLC。
• 员工SSID绑定VLAN 10-40动态分配，访客SSID映射VLAN 70并启用强制Portal认证。
• 启用三层漫游，确保跨楼层时业务不中断。

3.4 安全设计

• 防火墙作为出口网关执行NAT，并配置安全策略：仅允许内网访问互联网，禁止互联网主动访问内网；发布OA等公共服务器使用端口映射。
• 核心交换机上使用ACL限制敏感部门（如财务）的访问权限：仅允许研发部特定服务器访问财务系统。
• 启用DHCP Snooping和动态ARP检测，防止欺骗攻击。
• 接入端口配置端口安全，限制MAC数量。

4. 设备选型与物理规划

根据需求与预算，建议设备选型如下：

• 核心交换机：2台华为S5700或Cisco Catalyst 9300系列，堆叠部署。
• 汇聚交换机：3台华为S5700或Cisco C9200，启用三层功能。
• 接入交换机：6台24口千兆+4万兆上行，支持PoE+，如华为S5720或Cisco C1000。
• 防火墙：1台Fortinet FortiGate 100F或华为USG6000E。

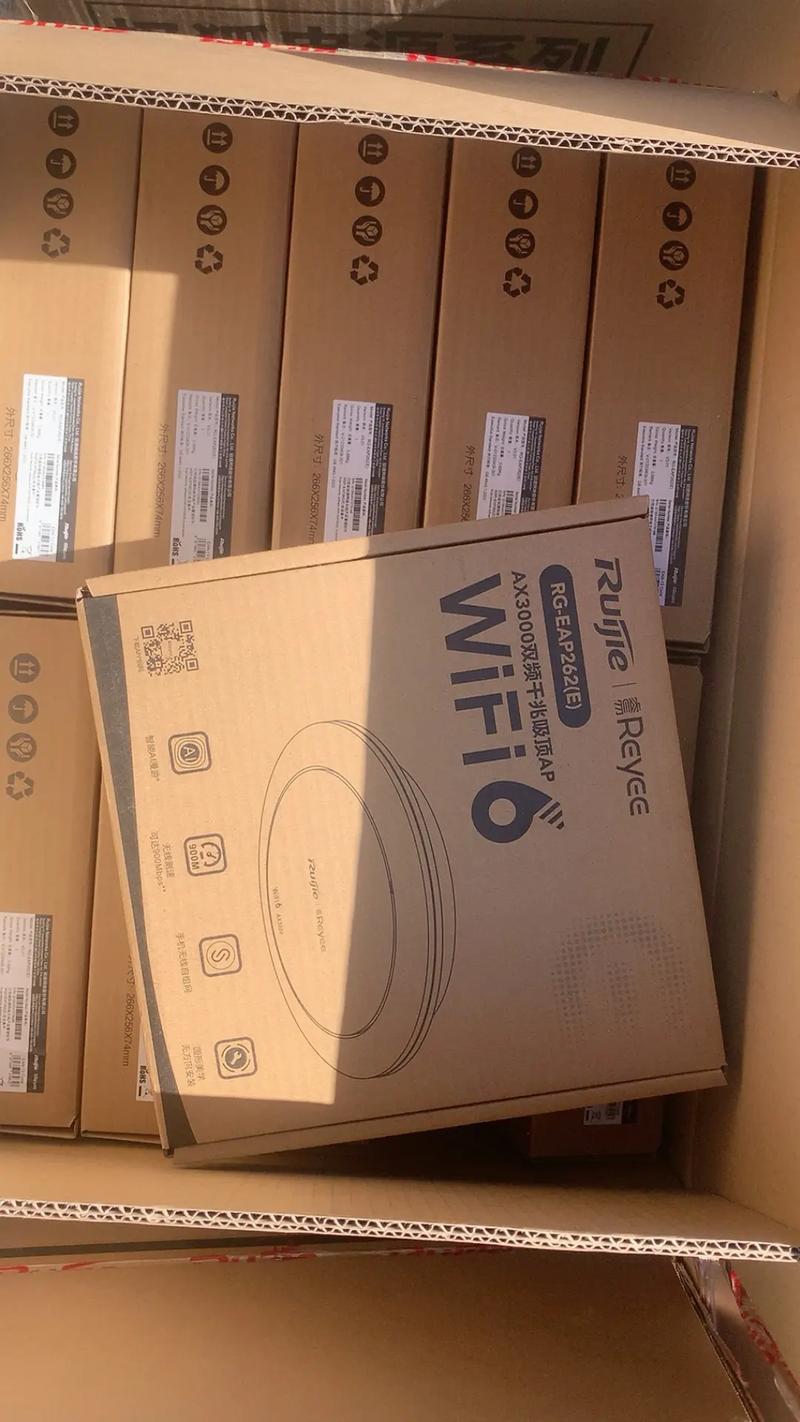

• 无线AP：12台Wi-Fi 6吸顶AP，如华为AirEngine 5760或Cisco C9130。
• 无线控制器：1台硬件WLC或使用云管理，如华为AC6605或Cisco 9800-L。

布线规划

• 水平子系统：六类非屏蔽双绞线，信息点与接入交换机距离不超过90米。
• 垂直子系统：万兆多模光纤连接汇聚与核心，确保骨干带宽。
• 设备间：每层设弱电间，配24U机柜、UPS及配线架。

5. 配置实施要点

5.1 核心交换机堆叠配置

以华为VRP为例：

`bash # 配置堆叠端口

interface stack-port 0/1
port group interface GigabitEthernet0/0/1
interface stack-port 0/2
port group interface GigabitEthernet0/0/2
# 启用堆叠

stack slot 0 priority 100
`

或用Cisco StackWise，通过专用堆叠线缆连接即可，无需复杂配置。

5.2 VLAN与 Trunk 配置（汇聚交换机）

vlan batch 10 20 30 40 50 60 70 100
interface GigabitEthernet0/0/24   # 上联核心
port link-type trunk
port trunk allow-pass vlan all
interface GigabitEthernet0/0/1    # 下联接入
port link-type trunk
port trunk allow-pass vlan 10 60 100

5.3 路由配置（OSPF）

ospf 1 router-id 10.1.1.1
area 0.0.0.0
network 192.168.10.0 0.0.0.255
network 192.168.20.0 0.0.0.255
network 192.168.30.0 0.0.0.255
...

5.4 DHCP与中继

在核心交换机上启用DHCP服务器，为各VLAN分配地址：

ip pool vlan10
network 192.168.10.0 mask 255.255.255.0
gateway-list 192.168.10.254
dns-list 114.114.114.114
interface Vlanif 10
dhcp selectglobal

若在汇聚上做网关，可配置DHCP中继指向核心。

5.5 无线配置（以华为AC为例）

• 创建AP组，指定国家码，配置CAPWAP源接口。
• 配置安全模板，WPA2-Enterprise或WPA3。
• 配置VAP模板，绑定业务VLAN和转发模式（隧道转发或本地转发）。
• 在AP上电后，会通过DHCP获取地址并自动发现AC，下载配置。

5.6 防火墙策略

配置安全区域：

• trust区：内网接口及服务器接口
• untrust区：两条外网接口
• dmz区：对外发布服务器

安全策略示例（放行研发访问Internet）：

security-policy
rule name PermitRDto_Internet
source-zone trust
destination-zone untrust
source-address 192.168.10.0 mask 255.255.255.0
action permit

放行外网访问OA服务器：

destination-nat 192.168.50.10 80
公网IP 202.1.1.1:8080

## 6. 测试与验收

1. 连通性测试：各VPN互访（按照安全策略）、访客网络隔离、双链路切换。
2. 性能测试：使用iperf/网络分析仪验证核心交换容量、无线吞吐量（每AP>300Mbps）。
3. 冗余测试：断开堆叠线缆或主核心、主上行，观察业务恢复时间（应小于1秒）。
4. 安全测试：端口扫描、IPS/IDS触发、访客隔离探测。
5. 无线覆盖测试：信号强度不低于-65dBm，无缝漫游测试<50ms。结果必须满足SoW（工作说明书）要求，提交测试报告签字归档。

7. 网络运维与优化建议

• 文档管理：拓扑图、IP规划表、密码管理及时更新。
• 监控：部署网管系统（如Zabbix）实时监控端口流量、CPU利用率、alerts。
• 备份：定期将设备配置备份到TFTP服务器或使用网管自动备份。
• 迭代优化：利用NetFlow数据分析流量模型，定期梳理冗余线路和策略。

通过本案例，我们完成了从无到有的企业网络工程实施全流程。实际项目中还需要更精细的现场勘察、比价、验收测试文档建设等工作。但核心理念是一贯的：{技术只是工具，工程化理解决定成败}。
